D41X中線法蘭蝶閥

來源：上海鑄創閥門日期：2017/4/28 16:11:38 人氣：標簽：

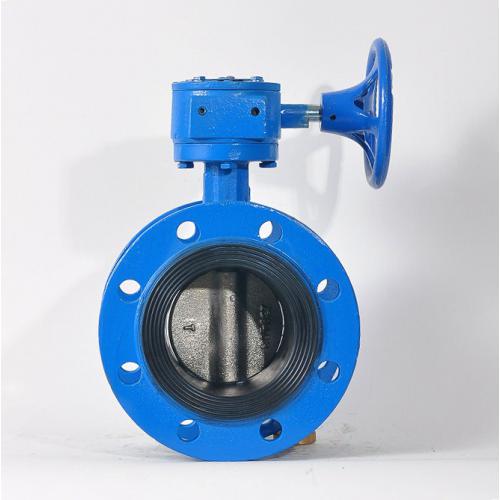

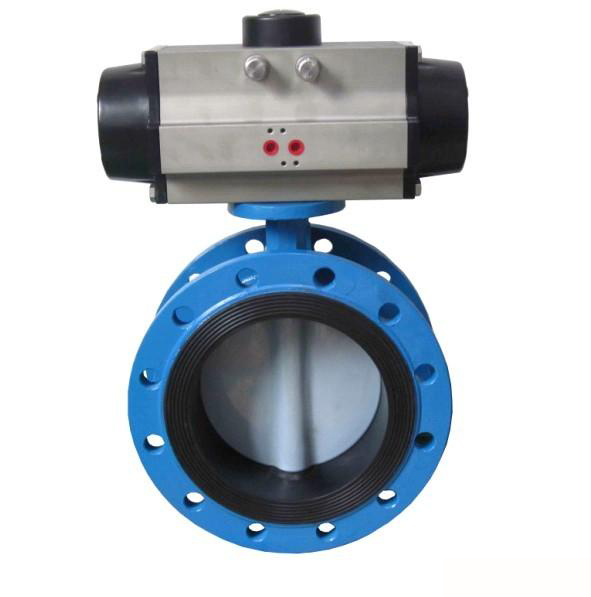

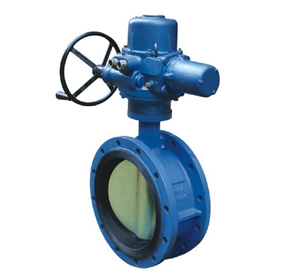

D941X電動蝶閥 D341X渦輪蝶閥 D641X氣動蝶閥
咨詢電話：021-60899938 傳真：021-51862828
【產品用途】

D41X（手動）、D341X（渦輪）、D641X（氣動）、D941X（電動）型中線法蘭蝶閥（軟密封蝶閥）公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，使用溫度為常溫。

【閥門型號】

常見的中線法蘭電動蝶閥型號有：D941X-10、D941F-10、D941X-16、D941F-16等。氣動型號有：D641X-10、D641F-10、D641X-16、D641F-16，普通手動D41X-10,D41F-10，D41X-16,D41F-16，渦輪傳動D341X-10,D341F-10，D341X-16,D341F-16。X為橡膠密封，F為四氟密封。

【產品特點】

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速。

2、由扭矩產生彈性密封。

3、密封部位可調節更換，密封性能可靠等特點。

4、驅動方式渦輪傳動、電動、氣動可選。

【執行標準】

設計規范： GB/T 12238

結構長度： GB/T 12221

法蘭連接： GB/T 9113

試驗與檢驗：GB/T 13927

【性能參數】

工作壓力(MPa)		1.0~1.6 (PN10-PN16)
適用溫度(℃)		≤180℃
適用介質		空氣、水、蒸氣、煤氣、油品等
材料	閥體	鑄鐵球鐵碳鋼不銹鋼鋁合金
	蝶板	鑄鐵球鐵碳鋼不銹鋼鋁合金
	閥桿	2Cr13 F304 F316
	密封面	橡膠 NBR EPDM PTFE
	填料	柔性石墨 PTFE

【外形尺寸】

DN	L	1.0MPa					1.6MPa
DN	L	D	D₁	H	H₁	z-Фd	D	D₁	z-Фd
50	108	165	125	200	77	4-Ф18	165	125	4-Ф18
65	112	185	145	213	93	4-Ф18	185	145	4-Ф48
80	114	200	160	221	100	8-Ф18	200	160	8-Ф18
100	127	220	180	234	113	8-Ф18	220	180	8-Ф18
125	140	250	210	253	123	8-Ф18	250	210	8-Ф18
150	140	285	240	269	193	8-Ф22	285	240	8-Ф22
200	152	340	295	316	172	8-Ф22	340	295	12-Ф22
250	165	395	350	358	202	12-Ф22	405	355	12-Ф26
300	178	445	400	384	218	12-Ф22	460	410	12-Ф26
350	190	505	460	439	253	16-Ф22	520	470	16-Ф26
400	216	565	515	500	300	16-Ф26	580	525	16-Ф30
450	222	615	565	528	328	20-Ф26	640	585	20-Ф30
500	229	670	620	552	352	20-Ф26	710	650	20-Ф33
600	267	780	725	669	397	20-Ф30	840	770	20-Ф36
700	292	895	840	745	498	24-Ф30	910	840	24-Ф36
800	318	1015	950	803	571	24-Ф33	1025	850	24-Ф39
900	510	1115	1050	880	615	28-Ф33	-	-	-
1000	550	1230	1160	935	705	28-Ф36	-	-	-
1200	630	1455	1380	1067	827	32-Ф39	-	-	-

聲明：訂購此款產品需提供管道介質，壓力和溫度等參數，如有需要請聯系我們，銷售電話：021-60899938
