【產品用途】

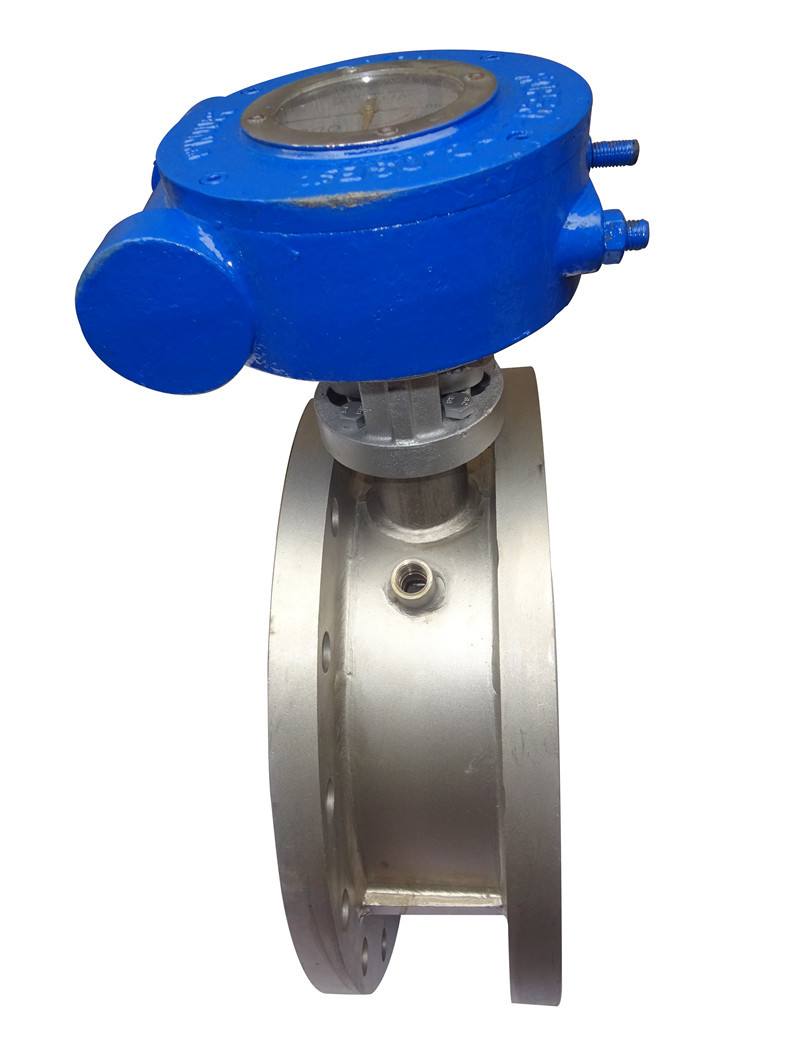

BD343H、BD343Y、BD343WC法蘭式硬密封保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可涵入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭較普通金屬硬密封蝶閥要大一到兩個規格，主要用于石油、化工、冶金、制藥等各類系統。
【執行標準】
設計規范： GB/T 12238 API609
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598
【性能參數】
| 保溫蝶閥型號 | BD343H | BD643H | BD943H | |
| 適用介質 | 易凝固或結晶類介質等 | |||
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel | |||
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel | |||
| 填料 | 柔性石墨 | |||
【外形尺寸】
| 公稱通徑 | 結構長度 | H | 外形尺寸(參考值) | ||||||||||
| DN | L | BD343 | DB643 | BD943 | |||||||||
| 毫米mm | 英寸inch | 短系列 | 長系列 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 8 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 10 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 12 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 14 | 190 | 290 | 280 | 950 | 450 | 560 | 1075 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 16 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 18 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 20 | 229 | 350 | 380 | 1305 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 24 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 28 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 32 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
| 900 | 36 | 330 | 510 | 580 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 |
| 1000 | 40 | 410 | 550 | 650 | 1960 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 |
| 1200 | 48 | 470 | 630 | 760 | 2250 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 |
| 1400 | 56 | 530 | 710 | 850 | 2435 | 1000 | 925 | - | - | - | 2886 | - | - |
| 1600 | 64 | 600 | 790 | 1030 | 2780 | 1000 | 925 | - | - | - | 3156 | - | - |
| 1800 | 72 | 670 | 870 | 1230 | 3020 | 1100 | 980 | - | - | - | 3421 | - | - |
| 2000 | 80 | 760 | 950 | 1350 | 3270 | 1100 | 980 | - | - | - | 3685 | - | - |
